Определение

Насос для ливневой канализации — это специализированное устройство (как правило, погружного типа), предназначенное для принудительной откачки и перемещения дождевых и талых вод в тех случаях, когда их самостоятельный сток самотеком невозможен или неэффективен.

Если кратко, это «двигатель» системы водоотвода, который автоматически включается при скоплении воды и перекачивает ее туда, куда требуется (в коллектор, дренажную канаву, на рельеф).

Выполняемые задачи

  • Откачка воды из низко расположенных точек: Колодцев, приямков, подвалов, заглубленных паркингов, где вода скапливается, но не может уйти сама.
  • Обеспечение работы точечного водоотвода: Когда вода собирается в дождеприемник, но рельеф местности не позволяет проложить трубы с нужным уклоном для самотека.
  • Подъем воды на высоту: Например, для сброса собранной воды в коллектор, расположенный выше уровня участка, или для полива.
  • Осушение затопленных территорий: После сильных ливней или паводка для осушения подвалов, котлованов, бассейнов.
  • Повышение надежности системы: Создание резервной (аварийной) системы откачки на случай засора или переполнения самотечной канализации.

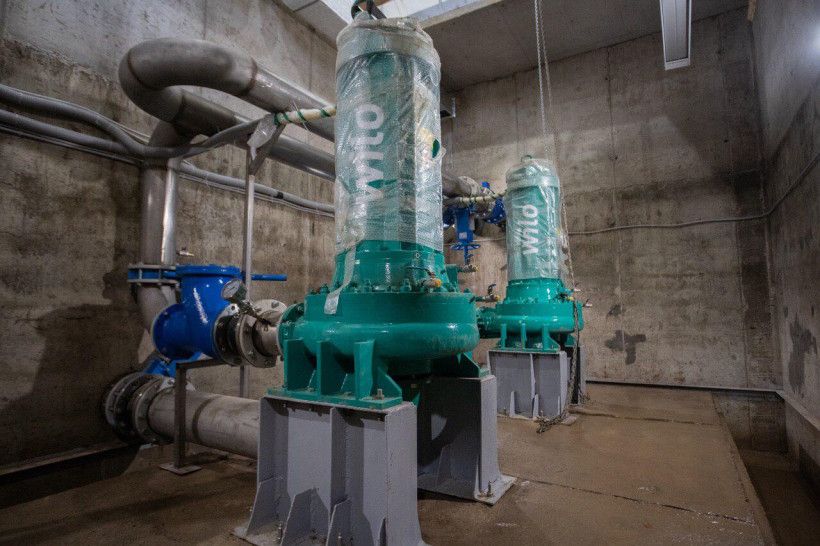

канализационный насос

Что из себя представляет

Конструктивно — это, как правило, дренажный насос погружного типа.

Основные компоненты:

  • Электродвигатель: Герметичный, защищенный от попадания воды.
  • Рабочее колесо (крыльчатка): Создает центробежную силу, которая перемещает воду. Имеет специальную конструкцию, позволяющую пропускать твердые частицы.
  • Насосный узел (улитка): Камера, в которой вращается колесо.
  • Всасывающий патрубок: Часто с защитной сеткой, которая ограничивает размер твердых включений.
  • Напорный патрубок: Для подключения отводящего шланга или трубы.
  • Поплавковый выключатель: Автоматизирует работу насоса. Когда вода поднимается до определенного уровня, поплавок всплывает и включает насос. Когда уровень падает — выключает. Это главный элемент автоматики.
  • Корпус: Изготавливается из нержавеющей стали, чугуна или ударопрочного пластика (для маломощных моделей).

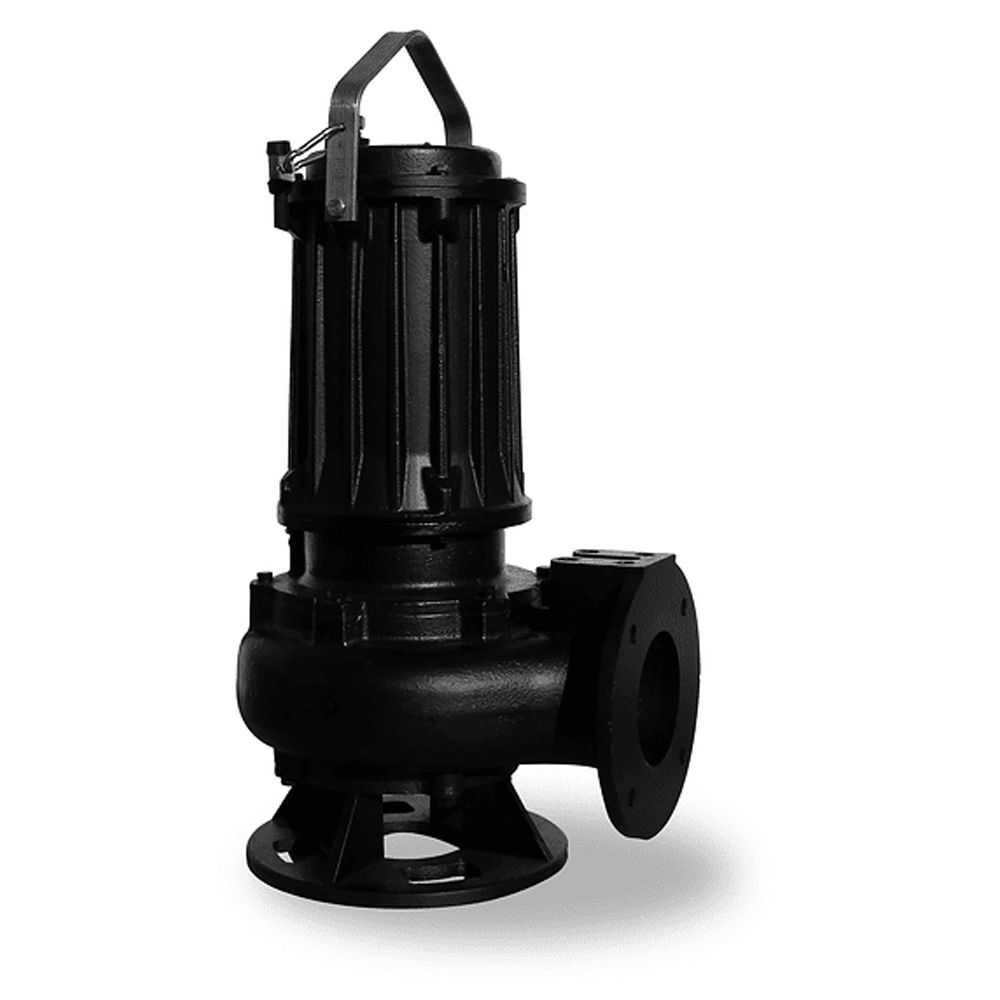

дренажный насос

Какие исполнения существуют

Насосы классифицируют по нескольким признакам:

  1. По типу установки:
    • Погружные: Устанавливаются непосредственно в перекачиваемую жидкость. Самый распространенный тип для ливневки.
    • Полупогружные: Двигатель находится над водой, а рабочая часть — в воде. Менее распространены для ливневой канализации.
    • Поверхностные: Устанавливаются на суше, в воду опускается только всасывающий шланг. Недостатки: шумные, боятся влаги, не могут откачивать воду с большой глубины и с мелкой взвесью (сетка быстро забивается).
  2. По допустимому размеру твердых частиц:
    • Для чистой/слабо загрязненной воды (до 5-10 мм): Подходят для откачки воды из бассейнов, чистой дождевой воды с крыш.
    • Для грязной воды (от 10 до 35-50 мм): Универсальные насосы для ливневой канализации, могут перекачивать воду с песком, илом, мелкими листьями.
    • Для сильно загрязненной воды (свыше 50 мм): Имеют более мощные двигатели и специальные рабочие колеса (например, vortex - вихревые), которые не заклинивают от крупных включений.
  3. По материалу корпуса:
    • Пластиковые: Дешевые, коррозионностойкие, но менее долговечные. Для маломощных бытовых систем.
    • Из нержавеющей стали: Оптимальный баланс цены, долговечности и устойчивости к агрессивной среде.
    • Чугунные: Самые прочные и тяжелые, используются в мощных промышленных системах.
  4. По температуре перекачиваемой среды:
    • Стандартные: Для воды до +35...+40°C.
    • Для горячих сред: Специальное исполнение для откачки, например, воды из систем охлаждения.

Где устанавливается

  • Колодцы ливневой канализации: Специально построенные коллекторные или дренажные колодцы из бетонных колец или пластика, куда собирается вода со всего участка.
  • Приямки в подвалах и цокольных этажах: Небольшие углубления в полу, где собирается вода для последующей откачки.
  • Технические помещения заглубленных паркингов.
  • Низинные точки участка, где естественным образом скапливается вода.

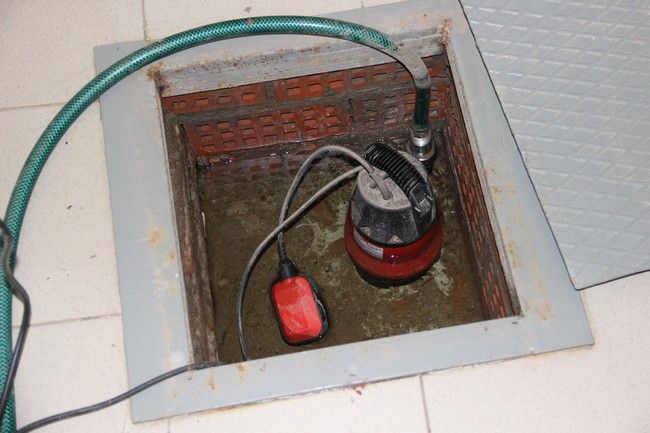

дренажный насос

Как подбирается

Подбор насоса для ливневой канализации — ключевой этап. Неправильно выбранный насос либо не справится с задачей, либо быстро выйдет из строя.

Основные параметры для подбора:

  1. Производительность (Q): Сколько кубометров воды в час (м³/ч) должен перекачивать насос.

Упрощенный расчет: Производительность должна быть не меньше пикового притока воды во время ливня. Можно рассчитать по формуле: Q = q * S * ψ, где:

  • q — интенсивность дождя для вашего региона (л/с с га). Берется из СНиП.

  • S — площадь водосбора (крыши, участка) в га.

  • ψ — коэффициент поглощения поверхности (для асфальта — 0.95, для газона — 0.35 и т.д.).

На практике для частного дома часто берут насос производительностью 10-15 м³/ч.

  1. Напор (H): На какую высоту насос должен поднимать воду. Измеряется в метрах.

Расчет: H = H_гео + H_потерь, где:

  • H_гео — перепад высот между точкой установки насоса и точкой сброса воды.

  • H_потерь — потери напора в трубопроводе из-за трения и местных сопротивлений (повороты, фитинги). Ориентировочно принимают 20-30% от H_гео. Также чем длиннее горизонтальный участок, тем больше потерь (1 м горизонтальной трубы ≈ 0.1 м вертикального подъема).

  1. Допустимый размер твердых частиц: Указывается в мм. Для ливневой канализации лучше брать с запасом — от 10-15 мм.
  2. Материал корпуса: Для постоянной работы в агрессивной среде — нержавеющая сталь.
  3. Наличие и тип поплавкового выключателя: Обязательно для автоматической работы.

Как монтируется

  1. Подготовка места: На дне колодца/приямка создают ровное твердое основание (например, бетонную плитку), чтобы насос не погружался в ил.
  2. Подключение напорного трубопровода: К напорному патрубку насоса через переходник подключают ПНД-трубу или прочный шланг. Обязательно используется обратный клапан, чтобы вода не стекала обратно в колодец при остановке насоса.
  3. Фиксация насоса: Насос опускается на дно. Часто его крепят к специальной направляющей (рельсе), которая позволяет легко поднять его для обслуживания, не спускаясь в колодец. Либо используют прочный трос/цепь.
  4. Подключение электричества: Подводится влагозащищенный кабель, устанавливается УЗО и автоматический выключатель для защиты от короткого замыкания. Работу должен выполнять квалифицированный электрик!
  5. Регулировка поплавка: Поплавковый выключатель настраивается так, чтобы насос включался и выключался на нужных уровнях воды, не допуская "сухого хода".

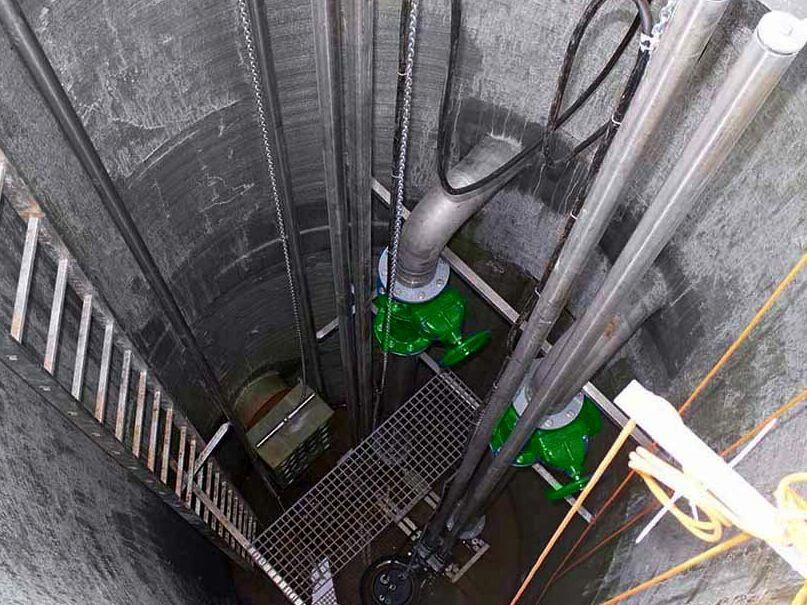

кнс

Как обслуживается

Регулярное обслуживание гарантирует долгую и надежную работу.

  1. Периодический осмотр: Визуальная проверка работы (включение/выключение по поплавку) 1-2 раза в год, перед и после сезона дождей.
  2. Чистка: Насос необходимо извлекать и промывать от ила, песка, мусора, который может мешать работе крыльчатки и поплавкового выключателя.
  3. Проверка обратного клапана: Убедиться, что он не засорен и исправно держит давление.
  4. Проверка электрической части: Осмотр кабеля на предмет повреждений, проверка сопротивления изоляции.
  5. Зимняя консервация (если необходимо): Если насос установлен в неглубоком колодце, который может промерзнуть, на зиму его лучше извлечь, промыть и хранить в теплом сухом помещении.

Вывод

Насос для ливневой канализации — это ключевой элемент системы принудительного водоотвода, который обеспечивает защиту территории и сооружений от подтопления. Его правильный выбор, монтаж и обслуживание являются залогом эффективной работы на долгие годы.
