Аппарат теплообменный пластинчатый разборный ЭТРА ЭТ-020c (Ду 50 мм)

Нажмите чтобы увеличить

ЭТ-020с компании ЭТРА с Ду 50 — аппарат предназначенный для передачи тепловой энергии от одной жидкой среды другой. Одна из них является теплоносителем (горячая), вторая — потребителем (холодная). Используется в процессах тепло и водоснабжения в коммунальной энергетике. Также применим в системах производственного характера: охлаждение, рекуперация, пастеризация и прочих.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Этра
Модель: ЭТ-020c
Наличие: уточните у менеджера
Склад в Чите:
ул. Пограничная, дом 9, помещение 112

Рейтинг товара:

Отзывов: 1

Цена: 71 344 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +200 °С.
Максимальное рабочее давление: до 25 бар.
Используемые материал прокладок: Nitrile, EPDM, Viton.
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
Допустимое количество пластин: 11 — 111 шт.

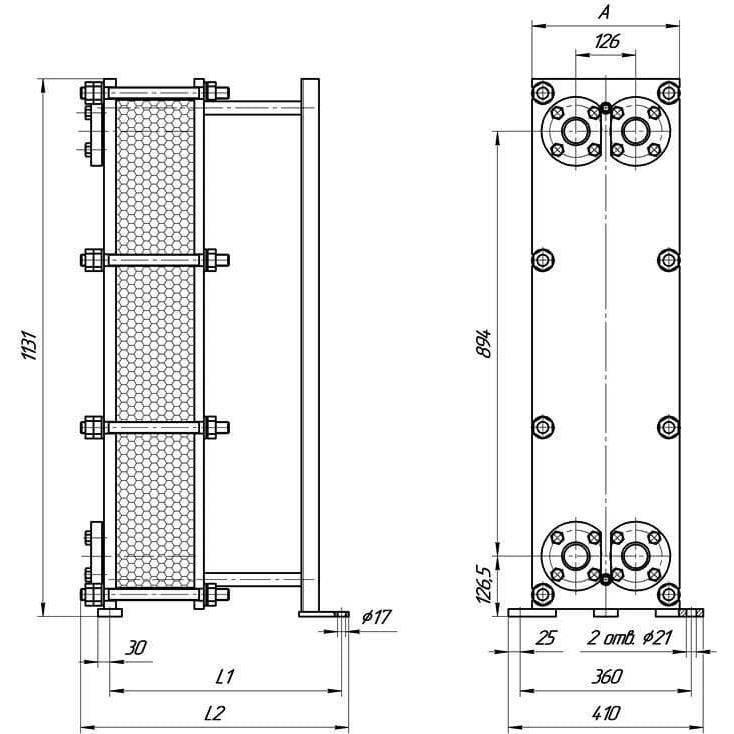

Таблица размеров

ЭТ-020с (1,0 МПа)
Номер рамы	Порт	А, мм	L1, мм	L2, мм	Кол-во пластин	Масса, кг	Поверхность теплообмена, м²	Основной крепеж
1	Ду50	290	348	406	5 – 20	130 – 155	0,6 – 5,6	М16, 10 шт
2			593	651	21 – 55	160 – 200	5,8 – 14,6
3			843	906	56 – 90	210 – 265	14,8 – 26,6
4			1093	1151	91 – 150	270 – 325	26,8 – 37,6
5			1495	1651	151 — 200	335 – 390	37,8 – 49,6
ЭТ-020с (1,6 МПа)
Номер рамы	Порт	А, мм	L1, мм	L2, мм	Кол-во пластин	Масса, кг	Поверхность теплообмена, м²	Основной крепеж
1	Ду50	310	348	425	5 – 20	180 – 205	0,6 – 5,6	М24, 8 шт
2			593	670	21 – 55	215 – 255	5,8 – 14,6
3			843	925	56 – 90	265 – 320	14,8 – 26,6
4			1093	1170	91 – 150	330 – 385	26,8 – 37,6
5			1495	1670	151 — 200	405 — 460	37,8 – 49,6

Стоимость

Цена (от 71 344 Р) указана для примера.

ЭТРА ЭТ-020c — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
